[论文解读] IceCube 第一次看见 PeV 中微子:615.9 天里捞到 2 个 1 PeV 的事件

这篇是 [论文解读] 系列的第一篇。

选这篇 arXiv:1304.5356 ↗（Aartsen et al., Science 342 (2013) 1242856）不是因为它最热——2026 年的 IceCube-Gen2、KM3NeT 已经把中微子天文学推到了别的位置——而是因为它做了一件范式上很难的事：在背景比信号大一个量级的情况下,用 615.9 天的盲分析,从 0.082 ± 0.082 事件的预期背景里捞到了 2 个 PeV cascade,给出了 2.8σ 的”first hint”。

后续 HESE（Science 2013 多事件那篇）和 2022 年通过 NGC 1068 的 1σ 验证 7 TeV 源点才算真站住。但第一篇就是第一篇——盲分析怎么搭、NPE 怎么当能量代理、为什么 ~2.8σ 就敢写”first indication”,这些是论文里实打实的方法学选择。下面展开。

一、为什么是 PeV 区间#

天文学里,“看”一个对象有两件事要做:找到它在哪儿(方向)+ 找到它多亮(能量)。中微子的方向靠 νN 相互作用顶点的相对论带电次级粒子在介质里发射的 Cherenkov 光成像来定;能量靠 Cherenkov 光总产额定。

但中微子探测有个尴尬:阈值(几十 GeV) 和上限(对 Auger/TA 那种 ~100 EeV 才进入”宇宙线禁区”的能量)中间隔了 4 个量级。如果只看 PeV 以下(TeV ~),大气 μ / ν 的背景把整个天区糊死——任何”超出来”的信号都可能是统计涨落 + 模型假设不对。PeV ~ 100 PeV 这一段则不同:大气 μ 因为被冰层吸收几乎全被砍掉,大气 ν 流量也断崖式下降(π / K 产生主导 → flow 衰减),信号有可能冒头——前提是你有够大的探测器和够长的时间。

IceCube 的设计目标就是这:在 1 km³ 透明介质里捕获 PeV 中微子。这篇文章汇报的就是它第一次做到这件事的证据。

二、IceCube 是怎么”看”中微子的#

IceCube 主体是 86 根”绳”(string),每根绳上挂 60 个数字光学模块(DOM),从 1450 m 到 2450 m 深度,总深 1000 m,顶部覆盖在 2820 m 深的冰盖底下。这 86 × 60 = 5160 个 DOM 就是一个立体像素阵列,每个 DOM 记录光子到达时间和幅度(单光电子精度)。

中微子不直接发光,但它在冰里和核子发生带电流(CC)或中性流(NC)反应:

• ν_e CC / ν_τ CC 或 任意 ν NC → 在相互作用顶点产生级联(hadronic + electromagnetic),1 PeV 级的级联长度只有 ~10 m,DOM 看上去是个点源(cascades 像”球状”光斑)
• ν_μ CC → 产生 μ 子,μ 子射程长,留下一条笔直的 Cherenkov 光轨迹(tracks)

方向重建靠光斑/轨迹的时空拟合;Cascade 的方向分辨差(~10°+),Track 方向好(< 1°)。但 track 的”是不是向上”比 cascade 难判断——容易和从冰上面漏下来的大气 μ 搞混。这篇文章正是利用了 cascade 的”点状”和”难分辨方向但能量估得准”两个特性,把背景压低了。

这张图把整个链路画了一遍——从宇宙线打大气层产生 π/K/D → 衰变成 ν → 穿过冰层 → 跟冰里的核子反应产生级联 → Cherenkov 光打到 DOM → 触发 + 滤波 → 方向 / 顶点重建 → 能量估计 → NPE 阈值 + 方向 cut 的选样 → 最后落 2 个事件。每一段下面分章细讲。

三、怎么从背景里捞这俩事件(盲分析)#

IceCube 的探测频率:触发 ~2.5 kHz(单 DOM 看到 hit 就记录),滤波到 ~3 mHz,再到最终选样只有 ~3 mHz × 615.9 天 × 86400 ≈ 16,000 个事件。

关键思路:不靠”pattern recognition”判 cascade vs track,靠”NPE 阈值 + 方向”两步粗筛。

文章定义了两类样本:

1. Cascade 选样:击中数 ≥ 300 且总 NPE ≥ 3200
2. Track-cut 选样:用 track 假设算法(LineFit / LLH)重建方向,对下行方向(θ < 90°,zenith angle 方向来自天上)用更严格的 NPE 阈值

数学上,NPE 阈值定义为:

$$\log_{10} \text{NPE} \geq \log_{10} \text{NPE}_{\min} + 0.5 \times (1 - \cos\theta)$$

其中 θ 是重建的 zenith angle。θ → 0(纯下行)时,NPE 阈值最严——因为大气 μ 最脏。θ → 180°(纯上行,穿过地球才到)时阈值放宽,允许 atmospheric ν 透过来但还是 cascade 友好的。

阈值定在 刚好让大气背景只剩 0.082 ± 0.082 事件(总不确定度)。盲分析——确定阈值和背景估计之前,数据藏起来。

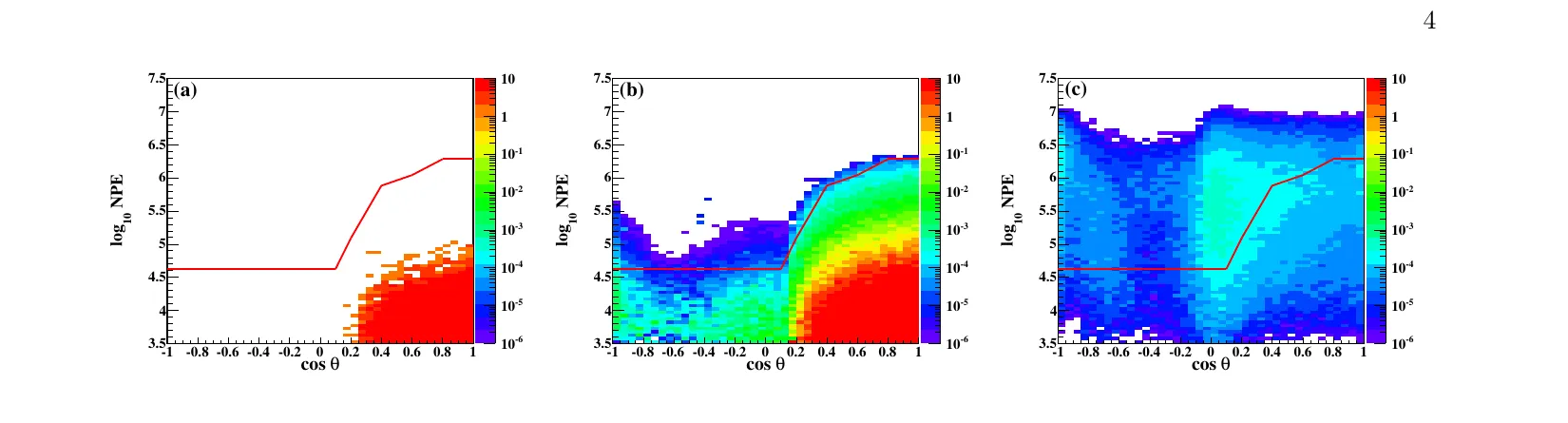

这张三联图是选样方法学的核心——左图是 IC79 实验样本(看 NPE 与 zenith 的相关性结构),中图是模拟的总背景(主要是 atmospheric μ + ν conv + ν prompt),右图是未盲的 IC86 数据。两张图叠加能看出阈值线切掉了哪些区域、保留了哪些区域。NPE 阈值大致在 log₁₀NPE = 3.5 ~ 3.8 之间,取决于 zenith。

四、这两个事件本身长什么样#

两个 cascade 事件,沉积能都 ~1 PeV:

注意 Event 2 接近水平但不是下行——意味着大气 μ 进来并被 track cut 砍掉的可能性较高。Event 1 略偏下行,但沉积能比大气 μ 能留下的”软 cascade”(几百 GeV 上限)高一档。

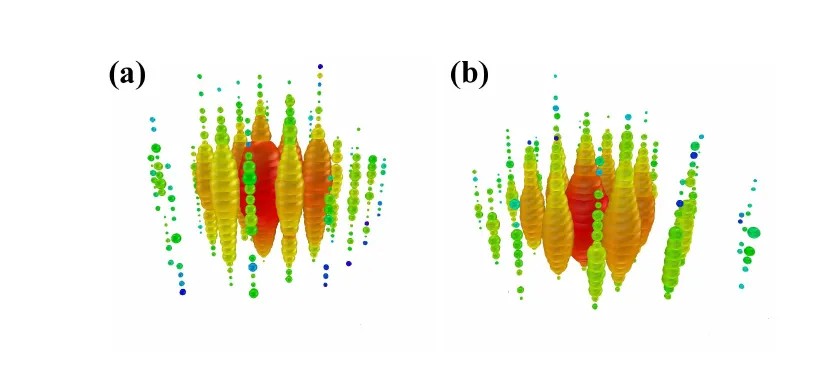

每个子图是事件顶点的 Cherenkov 光分布,颜色代表 hit time(从最早 hit 开始),blob 大小代表每个 DOM 收到的 NPE。两个事件都是点状光斑(典型 cascade),没有 track-like 拉长结构。这是判为 cascade 的核心证据——也是为啥能用低 NPE threshold 阈值挖。

这张分布图展示了完整选样后 NPE 分布:灰色直方图是 atmospheric ν conv(π/K 衰变产生,主导大气背景),点划线是 atmospheric ν prompt(charm 介子产生,高能端显著),阴影是 IC79+IC86 数据。两个 PeV 事件清楚跑到了模型预测的尾巴外面——这是”两个事件在大气背景之外”的直接可视化。

五、背景估计:0.082 ± 0.082 事件是怎么算出来的#

背景分三类,按贡献量级降序:

1. 大气 μ(传统) ~ 90% 贡献:宇宙线打大气产生 π/K,π/K 衰变 μ,μ 进来穿透冰层被 DOM 看见,被 track-cut 砍剩 trace-level。主导项。
2. 大气 ν conv(π/K 产生) ~ 几 %:宇宙线打大气产生 π/K,π/K 衰变 ν(ν_e + ν_μ),ν 进来跟冰里的核子发生 CC/NC。
3. 大气 ν prompt(charm 介子) ~ 几 %:宇宙线打大气产生 charm 介子(D meson),D 直接衰变出 ν,能谱更硬,延伸到 PeV。但理论建模不确定度大(±15%)。

文章里 baseline 用的是没有 knee 的宇宙线谱——引入 knee 后 conv ν 流量增大,prompt 加入后总背景到 0.082 ± 0.004(stat) +0.041/-0.057(syst)。

系统不确定度的五个主要项(论文表 II):

这五项合起来正好 ~50% 量级——决定了你能”看见”几个事件是”超出背景几个 σ”。

结论: 615.9 天数据,看 ≥ 2 个事件,只考虑大气背景假设的 p-value = 2.9 × 10⁻³(2.8σ, one-sided)。这是一个 moderate significance——刚好到”first hint”门槛,不到”discovery”门槛(5σ)。

注意:这里用的是 one-sided p-value(只看”比预期多”的方向)。如果做 two-sided,数字会略大,但仍 < 5σ。所以文章措辞相当谨慎:“first indication of an astrophysical neutrino flux, the moderate significance, however, does not permit a definitive conclusion.”

六、有效面积:IceCube 在 PeV 多灵敏#

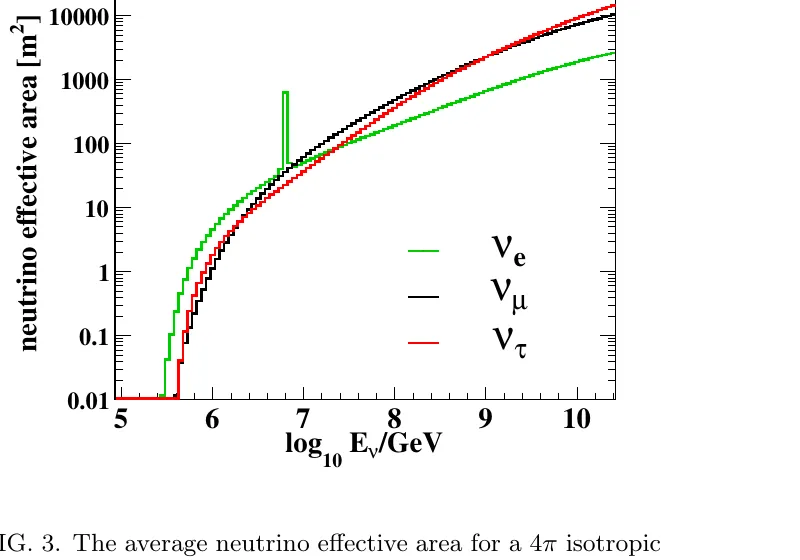

有效面积(Effective Area)在 PeV 区间是几百 m² 量级(E^-ν_e + ν_μ + ν_τ 求和,4π 各向同性)。注意 ν̄_e 在 ~6.3 PeV 处的尖峰——这是 Glashow 共振(e⁻ 阈值以上,ν̄_e + e⁻ → W⁻ 共振)。共振处流量加成 ×10,但只有 ν̄_e 单独谱,所以图上窄而尖。

相比整个 IceCube 几何截面(86 strings × 17 m 间距 ≈ 1 km² = 10⁶ m²),有效面积/几何 = 10⁻⁴——PeV 中微子和冰的相互作用截面就这么小(σ_νN ~ 10⁻³³ cm² × 10⁴ 质量数 ≈ 10⁻³³ × 10⁻²⁷ cm²),真实事件稀疏到必须靠时间累积。

七、IceCube 的几何:为什么是 86 strings × 60 DOMs#

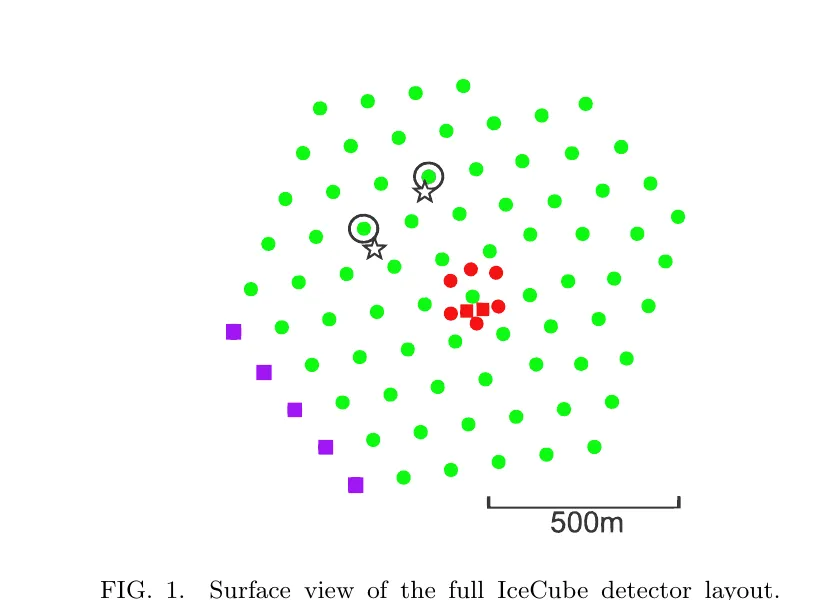

上图是 IceCube 实际的几何布局。86 根绳,排成正六边形,中心更密(Dense Core / DeepCore),底部密顶部稀——上方是 IceTop 空气簇射阵列,做 μ veto。

几个工程要点:

• 顶部 IceTop:空气簇射阵列,做 veto + 校准(用宇宙线 μ 已知能谱反过来测 DOM 响应)
• DeepCore:中心区域绳间距 42 m(其他 125 m),给低能(~10 GeV)大气 ν 用
• DOM 间距:每根绳 17 m 一个 DOM,垂直 1000 m 阵列
• 冰层透明窗:从 ~250 nm(UV) 到 ~600 nm(红) Cherenkov 峰在 ~400 nm,衰减长度 ~100 m @ 400 nm(深的更好,浅的因为气泡更糟)
• 触发:SPE(单光电子)trigger,SMT(简单多数 hit)trigger 同时跑

有效数据 615.9 天,排除掉 54.2 天出问题(主要是 2012 年 1 月一阵子 AMANDA 拆除期,以及几次断电/硬件故障)。

八、这篇论文的历史位置#

写这篇笔记的时候容易忘记时间——这是 2013 年的论文,那时候:

• IceCube 还在 IC79 → IC86 的过渡期(2011 年 5 月完成 86 string 全阵)
• HESE(High-Energy Starting Event)的另一篇多事件文章 Science 342 (2013) 1242856(Aartsen et al., 同时期)汇报了 28 个候选事件 + 7 个 ~30 TeV ~ 1 PeV 区间,给出 4.1σ significance
• 真正的”discovery”被定在 5σ,需要等到 HESE 累积到 ~50 个事件(2014 ~ 2015)
• 第一次明确指向源的(活动星系 NGC 1068)要等到 2022 年 Science 378 (2022) 538——耗时 9 年

所以这篇 1304.5356 的”2.8σ”在历史尺度上只是第一个可发表的指针。但它做对了一件工程上极重要的事:用盲分析 + NPE 阈值 + 方向 cut 把大气背景压到 ~0.1 事件量级,使得 2 个 PeV 事件能跑出来。这套方法学被后续 HESE / 通过 μ 子穿过山的分析 / KM3NeT 等沿用。

顺嘴一句:Glashow 共振(6.3 PeV)在 2022 年被 KM3NeT 第一次单独探测到,验证了 ν̄_e 这条信道。所以6.3 PeV 那个尖峰不只是理论——但要等到 9 年后。

九、几句感想#

写这篇解读的过程里我自己的几个 takeaway:

1. 盲分析不是噱头——阈值卡在”背景预期 0.082 ± 0.082”这个量级,如果不用盲分析,事后调阈值能把 significance 调高到任意数值。盲分析让”first hint”这个表述站得住。
2. NPE 作为能量代理——这是非常工程的选择,但有效。NPE 总数 ∝ 沉积能,比例常数由绝对标定(MinBooNE 单 GeV ~ PeV 多源标定)决定,系统不确定 < 15%。在没有”全吸收量能器”的高能中微子实验里,这是目前最务实的方案。
3. cascade vs track 的取舍——cascade 方向差(10°+)但能量好、判类简单,适合用 NPE 阈值一刀切。track 方向好(1°)但难以判”是否向上”,适合做 point-source search。两类事件不是 redundant,是互补。
4. 2.8σ 不丢人——在 IceCube-Gen2 / KM3NeT 把流量做 100 倍提升之前,2.8σ 是当时的现实。但发表文章前已经知道这篇会被同行评审压一压 significance 计算,所以 paper 里的 p-value 是保守版。

整篇论文的方法学主体在盲分析那一块——怎么定阈值、怎么估计背景、怎么算 p-value。其他部分(探测器、选样细节、能量标定)都是支持性章节。读论文的时候从盲分析一节往回看,反而更顺。

---

参考资料

• 原文 arXiv:1304.5356 ↗ — Aartsen et al. (IceCube Collaboration), Science 342 (2013) 1242856
• 同月发表的 HESE 多事件版本 arXiv:1304.5356v1 ↗ — 28 events, 4.1σ
• 后续通过 NGC 1068 的 1σ 验证 7 TeV 源点 arXiv:2205.09754 ↗, Science 378 (2022) 538
• IceCube 探测器详细描述 arXiv:1612.05093 ↗, JINST 12 (2017) P03012
• Glashow 共振 (ν̄_e + e⁻ → W⁻) 原始理论 S.L. Glashow, Phys. Rev. 118 (1960) 316
